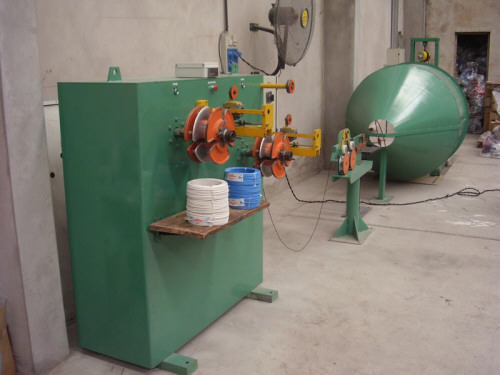

Fraccionadora
de
función
doble
Diseñada
con el
fin de,
por un
lado
fraccionar
rollos
mediante
un plato
conformador:
medidas
máximas
diámetro
500 mm.
por 200
mm de
ancho. ;
y por el
otro
bobinas
de
diámetro
1000 mm.
por 700
mm. de
ancho
máximo.
|
|
|
|
|
|
|
Línea
de
fraccionado
semi
automático
La misma
consta
de una
fraccionadora
de dos
platos
más una
mesa
cuenta
metros
con
regulación
de
tensión
de cable
y un
desbobinador
tipo
“cono
estático”
con
elevador
de
bobina
horizontal. |
|
|
|
|
|
|

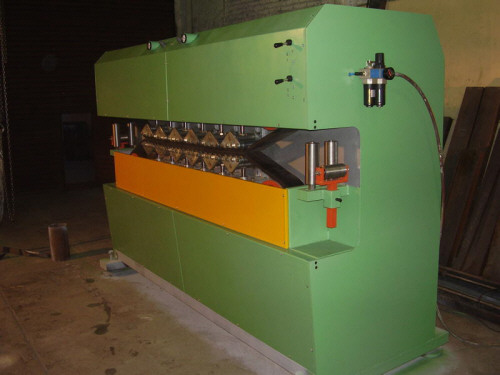

Tiro
Oruga
Dicho
tiro
efectúa
su
tracción
mediante
una
banda de
goma. Su
regulación
se logra
por
medio de
pistones
neumáticos
permitiendo
así su
utilización
en la
fabricación
de
diversos
tipos de
cables.
|
|
|
|
|
|
|

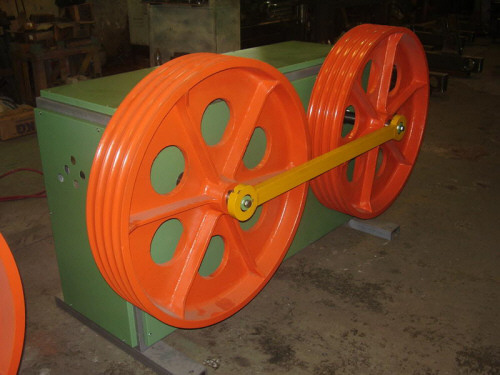

Tiro
a
Poleas
Según la
necesidad
del
cliente
las
poleas
pueden
ser en
Aluminio
o
Fundición
de
acero,
variando
también
en sus
diámetros,
ejemplo
de
fabricación
diámetro
630 mm,
diámetro
720 mm y
diámetro
960 mm. |
|
|
|
|
|
|

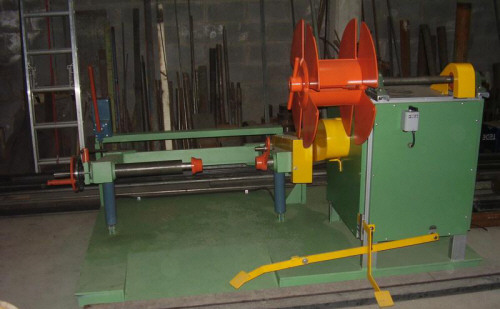

Bobinador
doble
Diseñado
para la
fabricación
de
conductores
unipolares
y tipo
taller
hasta
4x6.
Admite
bobinas
de un
diámetro
1000 mm.
máximo
por un
ancho
máximo
de 600
mm.
Su
accionamiento
se logra
gracias
al
acoplamiento
de
electroimanes
permitiendo
la
utilización
individual
de dos
ejes
porta
bobinas.
|
|
|
|
|
|
|

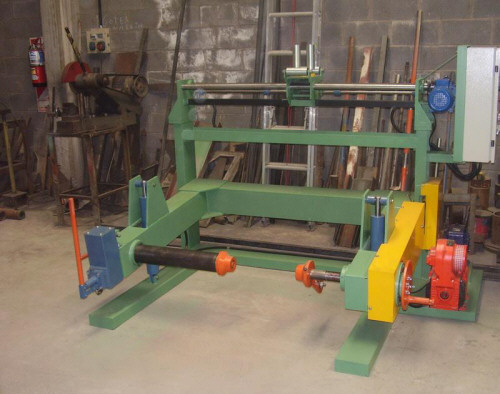

Banco
bobinador
Este
bobinador,
para
bobinas
de
diámetro
1500 mm.
por 1000
mm. de
ancho,
efectúa
su
elevación
mediante
una
bomba
hidráulica
de
accionamiento
manual.
Además
posee un
devanador
que
permite
el
arrollado
de cable
en forma
automática
o
regulable. |
|
|
|
|
|
|

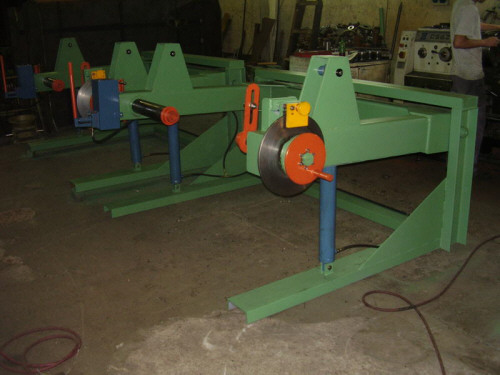

Banco
desbobinador
Consta
de un
freno a
disco y
su
elevación
se
efectúa
mediante
una
bomba
hidráulica
de
accionamiento
manual.
|
|
|
|
|
|
|

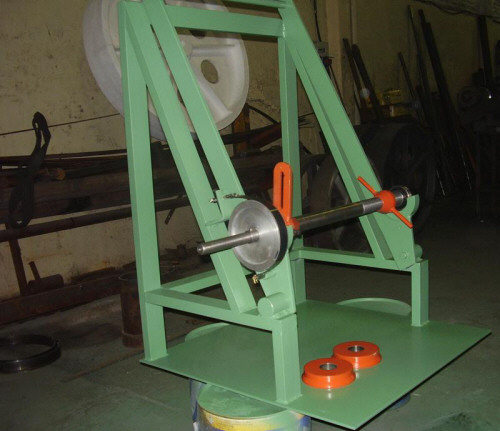

Desbobinador
con
elevación
a
palanca
Para
bobinas
de
diámetro
630 mm
por 330
mm. de
ancho. y
provista
de un
freno a
cinta. |
|
|
|
|
|
|

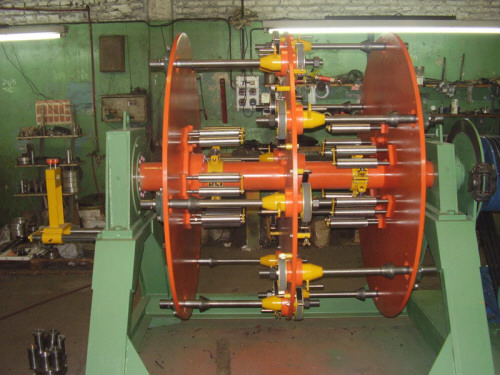

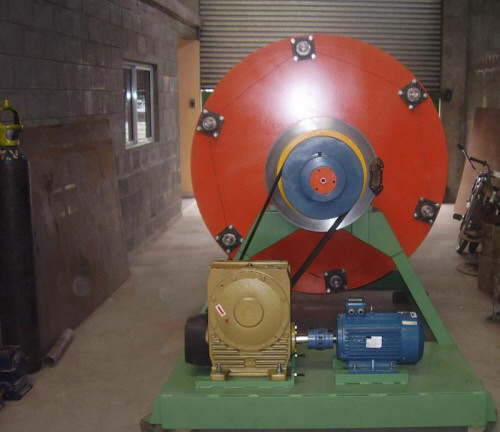

Cableadora
Esta
máquina
se
fabrica
en sus
siguientes
variantes,
según su
capacidad
de
carga:
1+3
1+6
1+12
1+18
Diseñada
para
bobinas
de
diámetro
630 mm.
por 330
mm. de
ancho.
|
|
|
|
|
|
|
|
|
|
|
Reunidora
mono
torsión
Admite
bobinas
de
diámetro
800 mm.
por 600
mm. de
ancho,
el
descenso
de la
misma se
efectúa
mediante
una pala
de
accionamiento
mecánico.
|
|
|
|
|
|
|

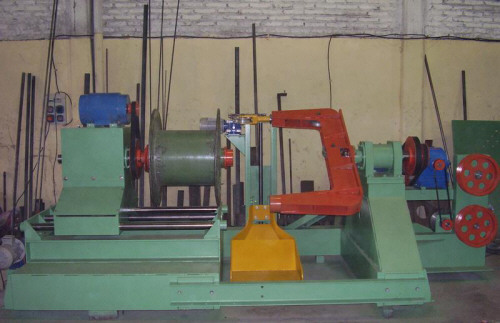

Reunidora
doble
torsión
Fabricada
para
bobinas
de
diámetro
630 mm.
por 330
mm. de
ancho.
La
sujeción
de la
bobina
se
realiza
entre
puntas.
Además
posee
una
cobertura
protectora. |
|
|
|
|
|
|

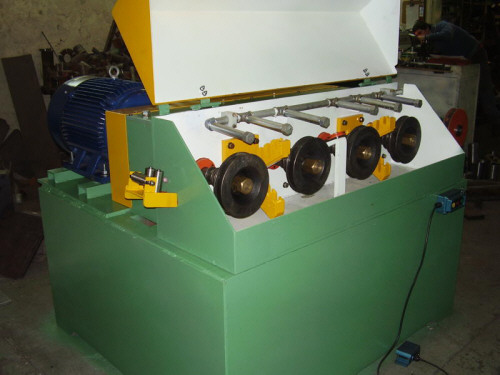

Trefiladora
P-21
Esta
máquina
consta
de una
caja de
transmisión
de
fundición
gris,
engranajes
helicoidales
y ejes
templados. |
|
|
|
|
|
|

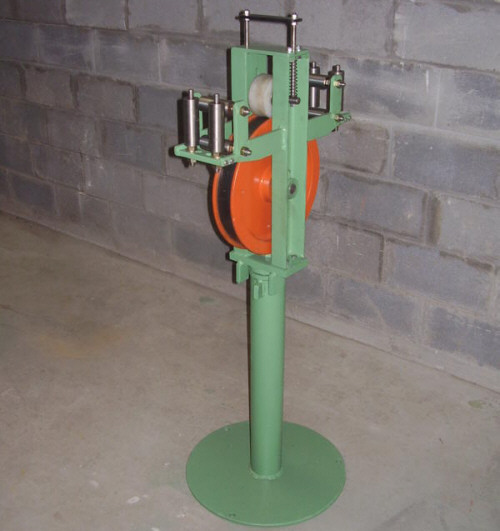

Rueda
Cuenta
metros |
|
|
|
|
|
|

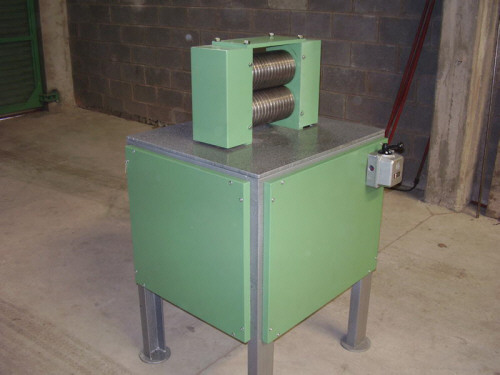

Punteadora |
|
|
|
|
|
Cableadora
con
destorsión
Construida
para
cablear
conductores
de
importante
sección,
esta
máquina
soporta
bobinas
de
diámetro
800 mm.
por 600
mm. de
ancho, y
una
capacidad
de
cableado
máximo
de 1+4. |
|
|
|
|
|
Extrusoras
Según la
necesidad
del
cliente
varían
los
diámetros
de
camisa y
tornillo
y
potencia
del
motor. |
|
|
|
|
|
Accesorios
para la
fabricación
de
conductores
eléctricos
Cabezal
para
extrusora.
Talquera
con
capacidad
de
almacenamiento
de talco
de 50 Kg,
con
variador
de
caudal
de
entalcado. |
|
|
|
|
|
Mecanizado
integral
de
piezas
Alesado.
Torneado.
Fresado
y
rectificado.
Tallado
de
engranajes
y poleas
dentadas.
Asesoramiento
técnico |
